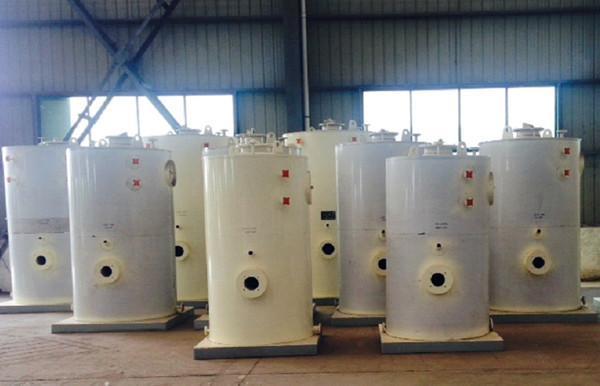

LSS型燃甲醇锅炉.

LSS型燃甲醇锅炉为立式快装内燃三回程火管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰,由炉胆顶部进入炉胆内的密排水管内侧,在炉胆下部向折180°进入炉胆与密排水管的夹层间,然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层,烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。锅炉配置技术性能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。1、 LS

产品介绍


LSS型燃甲醇锅炉为立式快装内燃三回程火管锅炉。燃料由外界气源进入燃烧器通过主动调节、主动点火功能产生高温火焰,由炉胆顶部进入炉胆内的密排水管内侧,在炉胆下部向折180°进入炉胆与密排水管的夹层间,然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层,烟气在肋片间传热后由上部烟道口脱离锅炉到囱排入大气。锅炉配置技术性能优越燃烧器,采用了燃烧主动比例调节,给水主动调节,程序启停,全主动运行等先辈技术,并具有高低水位报警和极低水位、超高汽压、熄火等主动珍爱功能。
1、 LSS型燃甲醇锅炉为立式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程    烟管,然后由后烟室经烟囱排入大气,团体布置,结构紧凑,形状美观。
2、合理的受热面结构,有用控制烟气阻力。
3、适当的控制排烟温度,即锅炉服从,又防止烟气冷凝,延伸锅炉使用寿命。
4、锅炉装有运动的烟箱盖,使锅炉检修方便。 5、配置有防爆门,泄压后主动回弹,确保锅炉安全性。 6、波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热结果,还有用吸取炉体的热胀冷缩。

锅炉型号及参数LSS0.3-1.0-Y(Q)LSS0.5-1.0-Y(Q)LSS0.8-1.0-Y(Q)LSS1.0-1.0-Y(Q)LSS1.5-1.0-Y(Q)LSS2.0-1.0-Y(Q)
项目名称单位





额定蒸发量T/H0.30.50.811.52
额定蒸汽压力MPa1
额定蒸汽温度184
额定给水温度20
本体m214.115.324.62631.433.2
(锅炉受热面积)
省煤器m2////8.348.7
(锅炉受热面积)
炉内满水容量L364430640750720780
炉内正常水容量L240290430415480520
燃料种类/60#重油、轻油、天然气、液化石油气、城市煤气等各类燃料气
设计热效率%>90
设计排烟温度153153153153154156
轻油㎏/h19.632.652.365.297.8130.4
(消耗量)
60#重油㎏/h20.834.655.569.2103.8138.4
(消耗量)
天然气Nm3/h23.238.661.8677.2115.8154.4
(消耗量)
液化石油气Nm3/h9.0815.124.230.245.360.4
(消耗量)
城市煤气Nm3/h47.579.2126.6158.4237.6316.8
(消耗量)
排烟浓度mg/Nm3<80(燃气);<燃油(100)
烟气黑度/<林格曼1级
蒸汽出口/DN25;PN16DN40;PN16DN40;PN16DN50;PN16DN65;PN16DN65;PN16
进水口/DN20;PN16DN20;PN16DN25;PN16DN25;PN16DN32;PN16DN32;PN16
排污口/DN25;PN16DN25;PN16DN25;PN16DN25;PN16DN25;PN16DN25;PN16
烟囱直径mmφ230φ230φ280φ280φ350φ350
锅炉安装尺寸(长*宽*高)mm1.6*1.61*2.321.55*1.7*2.61.92*2.1*2.622.0*2.3*2.82.1*2.5*2.82.2*2.5*3.26
设备运输重量T1.571.732.813.13.63.75
