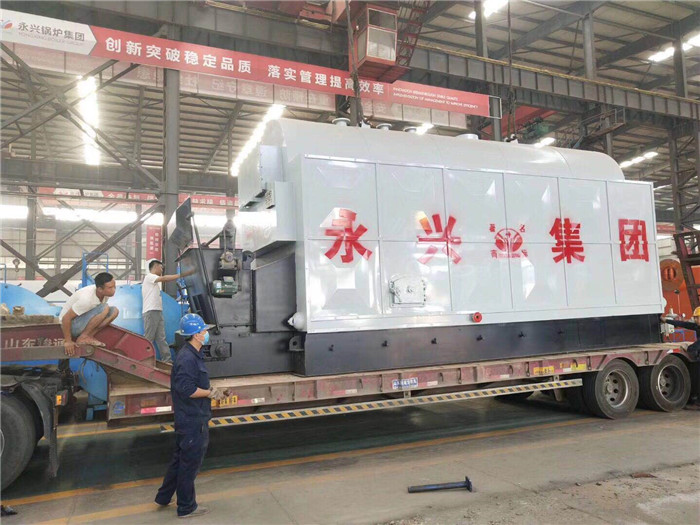

ZH型燃生物质蒸汽锅炉

 介绍生物质锅炉燃料来源广泛,是可再生的绿色能源,它几乎不含硫份、灰分少,其生长过程能吸收燃烧过程产生的全部CO2,实现CO2零排放。生物质能源将逐步代替煤炭,成为主要能源之一。生物质燃料包括秸秆、木枝条、竹木加工废料、粮食壳皮、果壳、糖渣、油渣等。按其形状尺寸可划分为屑(≤3mm)、片(≤50mm)、条块(>50mm)状三种。 我公司自2003年开始,与国内知名高等院校联合、吸收先进同行的技术,逐步开发生物质锅炉,并在实践运营中不断加以改进,目前已形成成熟稳定

产品介绍

ZH型燃生物质蒸汽锅炉

 介绍

生物质锅炉燃料来源广泛,是可再生的绿色能源,它几乎不含硫份、灰分少,其生长过程能吸取燃烧过程产生的悉数CO2,实现CO2零排放。生物质能源将渐渐代替煤炭,成为重要能源之一。生物质燃料包括秸秆、木枝条、竹木加工废料、粮食壳皮、果壳、糖渣、油渣等。按其外形尺寸可划分为屑(≤3mm)、片(≤50mm)、条块(>50mm)状三种。
我公司自2003年开始,与国内着名高等院校联合、吸取国内外先辈偕行的技术,渐渐开发生物质锅炉,并在实践运营中赓续加以改动,目前已形成成熟稳固的技术、产品得到广泛应用。根据不同生物质的特征和外形尺寸,我们已经研制开发了固定炉排、运动炉排、链条炉排及室燃四种燃烧体例,横水管、单纵、双纵三种本体结构,四大系列生物质燃料锅炉。与燃煤锅炉结构不同,我公司生物质燃料锅炉的重要特点如下:通过在炉膛内设计布置的二次风,扰动烟气动力工况,及时增补氧气燃烬挥发份,进步热服从并削减排放。合理设计对拱和后部炉排的珍爱,并避免产生炉膛周期性微爆。对于含水分废料,增长预热段长度、提供有用热源加热或直接投入炽热烟气高温段。对于用气量岑岭负荷凸起,或废料中含胶水等易结焦成份,则在炉膛内布置大量受热面予以解决。对于废料中有块、条、片、屑、粉多种状况,设计多种送料体例和单一送料体例供用户选择。
与燃煤锅炉相比,生物质燃料成本低廉,大幅降低运行费用。我公司可以针对用户各种不同生物质燃料的使用要求进行单独设计,为用户提供优价值的产品。
 DZH系列生物质运动炉排蒸汽锅炉介绍

 适用燃料
本产品采用快速炉膛燃烧体例,可燃用木片、木块、木条、树皮、竹丝、服装箱包企业废料、破碎的农业秸秆等。
一、    结构特点
(1)采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,削减了应力。管板内烟管由两回程改为单回程,解决了管板裂纹的难题。
(2)锅筒下部因为布置了上升管排,消弭了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到优越的冷却,预防了锅筒下部鼓包。
(3)采用有效传热螺纹烟管,获得了强化传热结果,达到锅炉升温、升压快的特点,进步了锅炉的热服从。
(4)结构紧凑,与同类型锅炉比较,形状尺寸小,节省锅炉房基建投资。
(5)运行稳固、调整方便、出力足。
(6)采用螺纹烟管强化传热,进步了传热系数和热服从,因为烟气在管内有扰动作用。烟管内不易积灰,起到自清扫的作用。
(7)炉膛内的八字墙、出口烟窗部分均有肯定降尘作用。使锅炉的原始排尘浓度控制在标准以下,了锅炉烟尘排放达到国家环保规定的指标。
(8)独特的双层二次风设计,改善了生物质燃料着火条件,采用了自力风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,使得燃烧温度高、燃烧服从高。
二、    性能特点
(1)根据燃料特征,采用人工给料或机械给料体例;
(2)通过调整控速二次风量,可控制燃烧引燃速度;
(3)长木条(L≤2m)无需破碎即可燃烧;
(4)不要求给料均匀。


项目/型号DZH0.5-0.7-T/DZH0.5-1.0-TDZH1-0.7-T/DZH1-1.0-T/DZH1-1.25-TDZH2-0.7-T/DZH2-1.0-T/DZH2-1.25-TDZH4-1.25-T/DZH4-1.6-T
额定蒸发量(t/h)0.5124
额定蒸汽压力(MPa)0.7/1.00.7/1.0/1.250.7/1.0/1.251.25/1.6
额定蒸汽温度(℃)170/184170/184/194170/184/194194/204
额定给水温度(℃)20202020
受热面积(㎡)本体21.313350.871.5
省煤器8.281128.55.3
炉排有效面积(㎡)1.252.13.365.2
燃料种类生物质颗粒、木块、秸秆生物质颗粒、木块、秸秆生物质颗粒、木块、秸秆生物质颗粒、木块、秸秆
锅炉燃料消耗量(Kg/h)90150300600
排烟温度(℃)120120120125
锅炉热效率(%)85%85%85%85%
*大运输件重量(T)9.5141623
*大运输件尺寸/长*宽*高(mm)3628*2000*26504500*2200*29504900*2200*33005900*2400*3400
